Kopparledare PVC-isolerad tvinnat par skärmad flexibel kabel

Yilan Cable Factory Vår djupa förståelse för signalintegritet gör denna anpassningsbara, högkvalitativa kopparledare PVC-isolerade tvinnade skärmade flexibla kabel idealisk för precisionssignalanslutningar inom industriell automation, säkerhetskommunikation och mer.

Vad är kopparledare PVC-isolerad tvinnad skärmad flexibel kabel?

Vår RVSP-kabel, även känd som Copper Conductor PVC Insulated Twisted Pair Shielded Flexible Cable, är en högpresterande kabel speciellt designad för anti-interferenssignalöverföring. Det är inte en vanlig nätsladd, dess kärnuppdrag är att säkerställa renheten och stabiliteten hos lågspänning, lågström, analoga eller digitala signaler i komplex elektromagnetisk miljö. Genom sin unika strukturella design kan den effektivt dämpa buller.

Viktig information

Ledarens tvärsnittsarea: vanligt som 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², etc.

Antal kärnor: enkelkärna, dubbelkärna (tvinnat par) eller kombination med flera kärnor.

Avskärmningsläge: aluminiumfolieskärmning, flätad skärmning eller kompositskärmning kan väljas efter störningsintensitet.

Strukturella egenskaper

1. Ledare: tvinnad av flertrådig mjuk syrefri koppartråd, vilket säkerställer hög flexibilitet och utmärkt ledningsförmåga hos kabeln, och underlättar flexibel ledning inuti utrustningen eller i skåpet.

2. Isolering och kärndesign: Twisted Pair-struktur för varje par av kärnor, vilket är den första försvarslinjen mot störningar från kopparledare PVC-isolerad tvinnad skärmad flexibel kabel. Tvinnade par kan avsevärt minska elektromagnetisk koppling mellan par och extern magnetisk interferens.

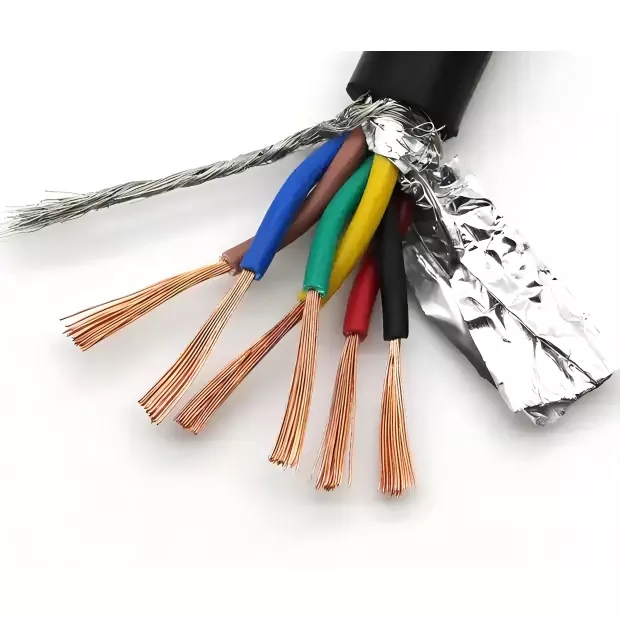

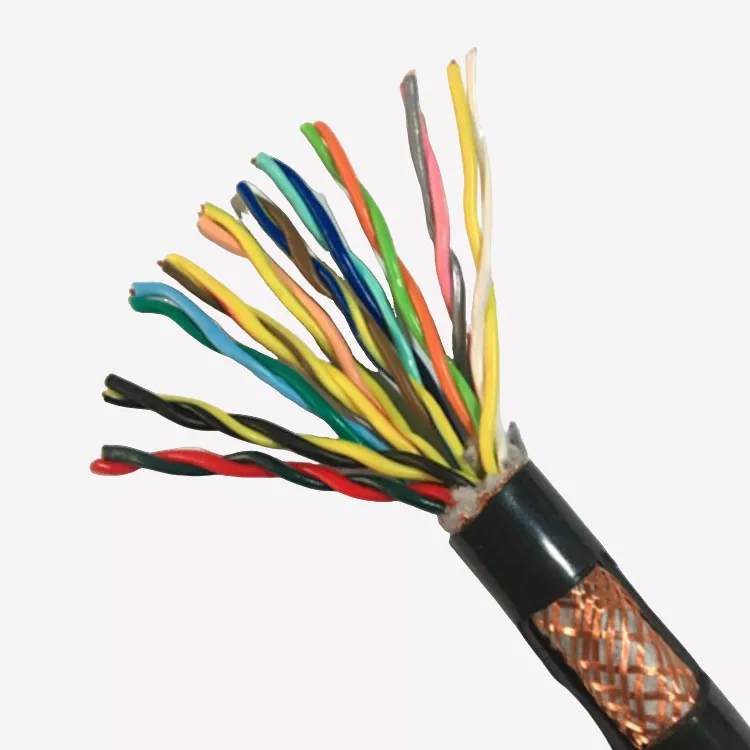

3. Skärmning: I det tvinnade paret lindar vi in ​​ett eller flera lager av skärmning (som aluminiumfolie eller koppartrådsnät). Detta lager av "elektromagnetisk skärm" utgör en andra och starkare försvarslinje, som effektivt kan absorbera och styra extern elektromagnetisk interferens (EMI/RFI) för att förhindra signalförvrängning.

4. Hölje: Det yttersta lagret är PVC-hölje, som ger mekaniskt skydd, nötningsbeständighet och viss olje- och korrosionsbeständighet för den inre precisionsstrukturen, och är lämplig för olika industriella miljöer.

Nyckelfunktioner

1. Anti-interferensförmåga: kombinerat med partvinnad struktur och skärmskikt, ger dubbelt skydd, speciellt designad för komplex elektromagnetisk miljö.

2. Hög flexibilitet och enkel installation: Flertrådig tunn koppartrådsledare gör kopparledare PVC-isolerad tvinnad skärmad flexibel kabel lätt att böja, lämplig för installationssituationer som kräver mobil eller fast bockning.

3. Miljöanpassningsförmåga: PVC-material ger viss oljebeständighet och korrosionsbeständighet, vilket uppfyller kraven i vanliga industriella miljöer.

4. Märkspänning: 300/500V, designad för signalutrustning för lågspänning.

Applikationsscenarier

1. Industriellt automationssystem: anslut PLC, frekvensomvandlare, sensor, instrument, överför nyckelkontroll och återkopplingssignaler.

2. Kommunikations- och säkerhetsfält: signalanslutning för övervakningskameror, passersystem, ljudsändningar, datainsamlingsutrustning.

3. Precisionsutrustning: medicinsk utrustning, test- och mätinstrument och andra tillfällen som kräver hög skärmningsprestanda.
